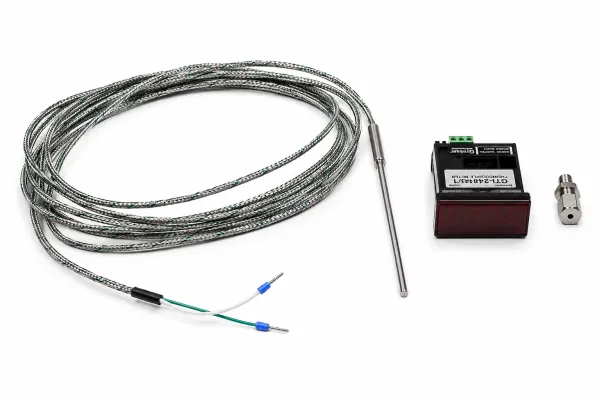

Abgastemperaturanzeige digital mit Zubehör bis 1200°C 3 Meter Kabel 3mm Sonde

Abgastemperaturanzeige-digital – Typ K, 3mm INCONEL

Diese digitale Abgastemperaturanzeige dient der präzisen Überwachung der Abgastemperatur in thermisch und mechanisch hochbelasteten Systemen. Das System besteht aus einer digitalen LED-Anzeige, einem vibrationsfesten Mantelthermoelement aus INCONEL sowie der passenden M8-Klemmverschraubung für eine gasdichte Montage im Abgaskrümmer oder Hosenrohr.

Durch das Zusammenspiel des robusten 3mm-Sensors mit einer hitzebeständigen Glasseide-Leitung (bis 400°C) eignet sich dieses Set optimal für den motornahen Einsatz, bei dem herkömmliche Komponenten mit Silikonkabeln die thermischen Belastungsgrenzen überschreiten.

Technische Daten:

1. Digitale Anzeige (Display)

• Spannungsversorgung: 12V oder 24V DC (flexibel einstellbar über integrierte Lötbrücke)

• Beleuchtung: LED-Anzeige, rot (hoher Kontrast, auch bei Nacht gut ablesbar)

• Einbaumaße (Ausschnitt): 45 mm x 22 mm

• Gehäuseabmessungen: Breite: 48 mm | Höhe: 24 mm | Tiefe: 65 mm

2. Abgastemperatursensor (Fühler)

• Sensorelement: NiCr-Ni (Typ K) nach DIN EN 60584

• Messbereich: -200°C bis +1200°C

• Abmessungen Fühlerrohr: 3,0 mm x 100 mm

• Mantelwerkstoff: INCONEL (hochwarmfeste Nickel-Chrom-Basislegierung)

• Biegbarkeit: Flexibel, minimaler Biegeradius: 15 mm

• Anschlussleitung: 3,0 m Glasseidekabel mit Edelstahl-Geflecht (Kürzen zulässig)

• Temperaturbeständigkeit Kabel: Max. 400°C

3. Montagekomponente (Anschluss)

• Gewinde: M8 x 1,0

• Nenndurchmesser: 3,0 mm (Schneidring-/Klemmverschraubung)

Konstruktions- und Sicherheitshinweise:

• Einbautiefe: Die maximale Eintauchtiefe des Fühlers in den Abgasstrom beträgt 10 mm, um Strömungswiderstände und Hebelwirkungen bei hochfrequenten Vibrationen zu minimieren.

• Signalverlängerung: Sollte das 3m-Kabel verlängern werden müssen, darf dies ausschließlich mittels spezifizierter Thermoelement-Steckverbinder (Typ K) erfolgen, um Messfehler durch thermoelektrische Fremdspannungen zu vermeiden.

• Installation: Die Montage und der Anschluss an das Bordnetz erfordern qualifiziertes Fachpersonal.

Lieferumfang:

• 1x Digitale Abgastemperaturanzeige (rote LED-Beleuchtung)

• 1x Premium Abgastemperatursensor Typ K (Ø 3mm, Werkstoff INCONEL) mit 3m Glasseidekabel

• 1x Klemmverschraubung (M8x1 für 3,0 mm Fühler)

•

Geeignet für:

• Alle Turbofahrzeuge: Universell einsetzbar bei aufgeladenen Ottomotoren (z. B. TFSI, TSI, 1.8T, Biturbo) und Dieselmotoren (TDI) zur Echtzeit-Überwachung der thermischen Belastungsgrenze des Turboladers.

• Fahrzeuge mit 12V- und 24V-Bordnetzen: Durch die einstellbare Lötbrücke ist das Kit sowohl für PKW als auch für LKW, Nutzfahrzeuge oder maritime Anwendungen flexibel nutzbar.

• Applikationen mit hohen Krümmer-Umgebungstemperaturen: Speziell für leistungsgesteigerte Motoren und Motorsport-Umbauten, bei denen die Strahlungswärme im Bereich des Abgaskrümmers die Belastbarkeit von Standard-Silikonkabeln (max. 200°C) überschreitet.

• Flexiblen Innenraum-Einbau: Die kompakten Gehäuseabmessungen der Anzeige erlauben eine dezente Integration ins Armaturenbrett, die Mittelkonsole oder mittels Halterung an der A-Säule. Die 3 Meter lange Sensorleitung sorgt für eine unkomplizierte Verlegung vom Motorraum bis ins Cockpit.
